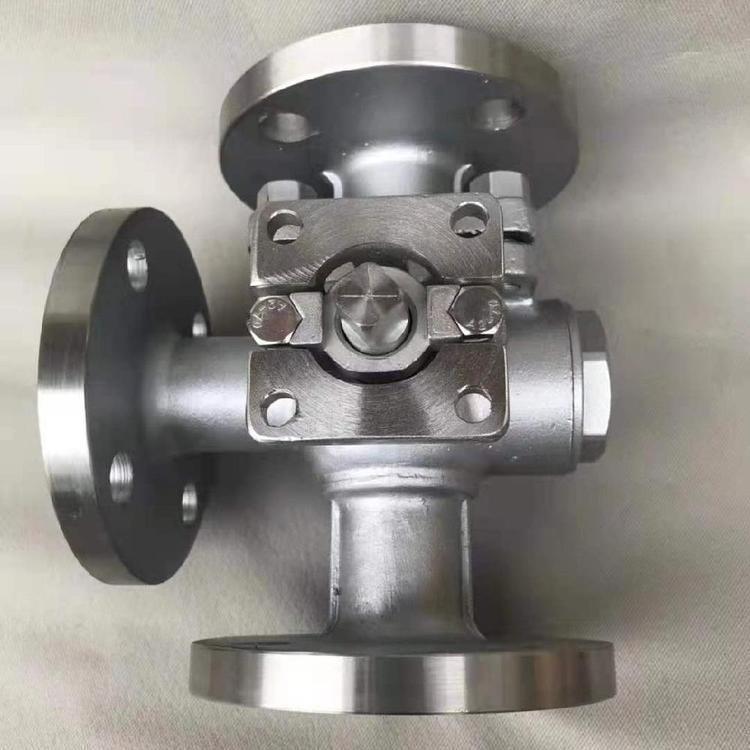

不銹鋼三通球閥的概述
日期： 22-01-24 閱讀次數：
不銹鋼三通球閥的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
不銹鋼三通球閥的結構特點：
1、啟閉無摩擦：完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題；
2、上裝式結構：對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。本類閥門在管道中一般應當水平安裝；
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題；
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉；
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證；
6、密封面的自清潔結構。不銹鋼球閥當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
不銹鋼三通球閥具有以下優點：
1.流體阻力小，其阻力系數與同長度的管段相等；
2.結構簡單、體積小、重量輕；
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用；
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便；
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕；
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
不銹鋼三通球閥安裝與維護應注意以下事項：
1.要留有閥柄旋轉的位置；
2.不能用作節流；
3帶傳動機構的球閥應直立安裝。
不銹鋼三通球閥的工作原理：
是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，不銹鋼閥門在各行業得到廣泛的應用。
一、開啟過程：
A．在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上；
B．當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座；
C．閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉；
D．直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、關閉過程：
A．關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉；
B．繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°；
C．快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°；
D．手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
