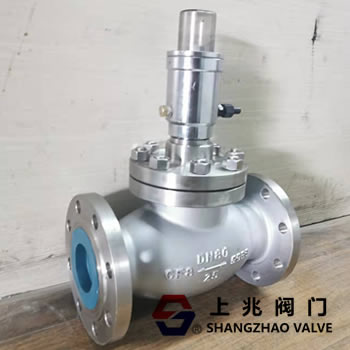

自力式緊急切斷閥存在哪些問題？
根據GB50183-2004《石油天然氣工程設計防火規范》的要求，在液化石油氣(LPG)進廠和裝車管線上設置了緊急切斷閥。如果上述部位發生泄漏，壓力突然下降，切斷閥會及時切斷管道內液化石油氣的流動，防止泄漏進一步擴大，減少損失，確保安全。
1。自力式緊急切斷閥工作原理
吐哈油田銷售事業部輕烴外輸站采用加拿大制造的自力式緊急切斷閥緊急切斷閥電磁閥，結構如圖1所示。如果管道壓力大于0。4MPa，球閥兩端的壓力管將壓力傳遞給壓力控制器，壓力連桿向上推動。手動液壓泵的一部分液壓油從控制液管1進入三通控制閥，通過液壓控制管2進入手動減壓閥，推動旋塞向右移動。此時1和2連接，3和4關閉。手動液壓泵的液壓油從1、2進入液壓執行機構油缸，推動活塞向左移動，上兆帶動閥體連桿轉動，打開切斷閥；如果管道壓力小于0。4MPa，在三通控制閥內彈簧的作用下，壓力連桿下移，液控管2與液控回油管連接，手動泄壓閥推動旋塞向左移動，1和2關閉，3和4接通，液壓執行機構彈簧推動活塞向右移動，帶動閥體連桿轉動，關閉切斷閥。
自力式緊急切斷閥存在哪些問題？
2。存在的問題
題目
1由于緊急切斷閥是通過管道內液化氣的壓力變化來快速關閉閥門，所以要求管道的壓力波動不能太大。壓力控制器設定的關閉閥門的最小壓力為0。58MPa，但隨著季節的變化和庫存的增加，管道壓力為0。6~1。2MPa變化，根據液化石油氣的性質，當管道發生泄漏時，隨著管道壓力的分布，管道壓力在不同時間下降，導致無法及時關閉切斷閥。
切斷閥的開關狀態沒有傳送到中央控制室，因此無法監控。當切斷閥的液壓部分出現故障時，閥門會自動關閉，容易發生管道超壓事故。
3。改進的目的是在管道發生故障，大量泄漏，壓力變化不及時的情況下，手動遠程關閉切斷閥，以確保安全。認為為了關閉緊急切斷閥，需要連接液壓控制管2和液壓控制回油管，以釋放手動泄壓閥的壓力。上兆閥門所以在它們之間安裝了一個電磁閥，在閥體連桿上安裝了一個美國Automaxvaleautomationsystems的閥門轉發器。由于電磁閥安裝在緊急切斷閥的液壓油路中，液壓油路主要為手動泄壓閥提供動力，流量小，壓力≤0。6MPa，同時為了保留切斷閥原有的功能，選用內螺紋防爆常閉電磁閥DC24V，流量直徑12mm，壓力0。6兆帕。在實際使用中，上位機控制電磁閥打開，液壓油通過回油管進入液壓油箱，切斷閥關閉，切斷管路中的液化氣。同時，球閥帶動閥桿上端的凸輪轉動，凸輪將信號反饋給上位機，上位機顯示切斷閥的開關狀態。
